Lo

低温报警：在恒温状态下，实际温度低于设定温度25℃时，出现此报警湿示

1、设定温上调超过25℃；2、温控表坏；3、热流道加热损坏；4、连接线接触不良

Hi

高温或感温线断开报警：当实际温度高于设定温度30℃时出现此报警显示。当感温线断开时出现此报警显示

1、恒温状态下设定温度下调超过30℃；2、可控硅短路；3、3、感温线断开或连接线接触不良

E-04

感温线反接报警：当开始加热时温度反而下降至0℃时出现此报警

1、感温线正（+），负（—）与温控表正负接反。

开机自动跳闸

断电保护

1、接错线；2、缺零线

输入电压

85V—250VAC

P01

温度单位设置:可设定为℃或℉ 且显示于SV显示窗

出厂设定为℃

输入频率

50—60HZ

工作温度

-10℃—55℃

P02

报警开或关设置:设定为0N则报警功能启动，设定为OFF则报警功能取消

出厂设定为ON

储存温度

-20℃—70℃

保险丝规格

15a250Vø6mm×30mm，1‰sec

P03

控制模式选择:PID控制模式或F2y控制模式

出厂设定为PID模式

感温线型号（分度号）

K，J

设温范围

40℃—540℃

P04

低温时间设置:设定范围0—255S

出厂设定为240S

取样速度

0.1S

测温精度

±0.1℃

P05

高温时间设置:设定范围0—80S

出厂设定为15S

控温精度

±1℃

输出电压

0—220V

P06

传感器型号选择:K型或J型可调

根据客户需要设定

输出最大功率

3.6KW

温度单位

℃、℉

P07

按键开或锁选择“uLc”则按键开，即可使用；“Loc”则按键被锁，即不能使用

出厂设定为“uLc”

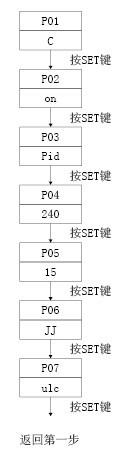

功能参数设置：按SET键三秒钟后进入参数设置状态，显示顺序如下：

报警开或关:
按▲键报警开，显示ON;按▼键报警关,显示OFF。

控制模式选择： 按▲选择PID模式，按▼选择F2Y模式，一般为PID模式。

低温时间设置： 按▲ ▼修改设置时间，单位为S，范围为0—255S，一般设定为240S

高温时间设置： 按▲ ▼修改设置时间，单位为S，范围为0—80S，一般设定为15S

传感器选择J分度号或K分度号： 按▲选择J分度号，显示为JJ，按▼键选择K分度号，显示“”。

键盘开或锁选择： 按▲键选择键盘开，显示uLc,按▼键选择键盘锁，显示Loc

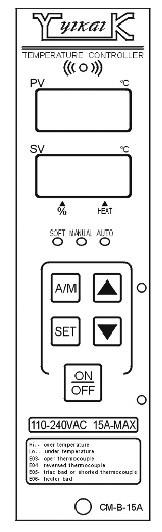

按键说明
AM键：软启动、手动、自动切换开关
在软启动模式下，SOFT灯亮，按下此键进入自动模式，AUTO灯亮，再按下此键进入手动模式，MAN灯亮，再按下此键进入软启动模式，SOFT灯亮。
打开电源开关，而发热丝的温度低于120℃或255℉时，温控表自动进入软启动模式SOFT灯亮，发热丝

缓慢加热，4分钟后自动转为自动模式，AT灯亮。
在手动模式（MAN灯亮）时，发热丝将按SV显示窗所指的XX%电压工作并保持该模式。
自动模式（AUTO灯亮）时，发热丝将加100%电压并保持该模式。
按一次SET键显示XXP表示加热电压百分比；按SET键3秒钟后会进入参数设定功能。

▲▼上下调节键：
在自动和软启动模式时用来设定控制温度，每按一次增加或减少一度，按住不放会快速调节，调节到所需

温度时，松开按键会自动保存所设温度；
在手动模式时用来设定加到发热丝上的电压百分数；
功能参数设定时用来修改设定的参数。

SET：功能设置键
ON/OFF电源开关：按一下电源开、再按一下电源关。
