集中式温控器YK-Z-15A使用说明书
YK-Z温控仪功能介绍
具体功能如下：
1、YK-Z温控器采用PIDD或PID控制模式。两种模式可任选。PIDD是一种国际领先的温度控制技术，此技术即能精确地控制温度，又能延长加热器使用寿命30%。
2、温度单位℃或℉可调；
3、感温线（热电偶）型号J型或K型可调。
4、预热除湿功能，当热流道温度低于105℃时，预热除湿可避免因模具回潮而损坏加热器，从而延长了加热器的使用寿命。当热流道所有点的温度都高于105℃时，温控器将自动取消预热除湿功能。如果有的点高于105℃，有的低于105℃，高的停止加热，低的升温至105℃并保持此温度超过预热除湿时间后继续加热。使用者可根据模具使用状况或空气潮湿程度设定预热除湿时间，一般设定为3分钟。如果模具干燥，为了加快升温速度，则设定为0分钟，即取消预热除湿功能。（请看第5页详细说明）。如果设定为3分钟，热流道温度低于105℃，,开机后，所有温控点输出比例为30%，射咀升温快，分流板升温慢，当射咀升到105℃时，将保持105℃，等待分流板升温，直到分流板升温到105℃时，再统一保持105℃3分钟后继续升温，
5、同步升温功能，此功能可避免因射咀升温快在等待分流板升温的时间中使原料分解、碳化、改性而造成损失。此功能的升温特点是当温度升至整定温度（即低于设定温度50℃）时，高温点保持此温度等待低温点升温，直到低温点升至此温度并保持1-5分钟后整定出P、I、D参数，然后继续升温，稳定在设定温度±1℃.但有时因某个点热电偶老化或加热器功率不够及其它情况，导致该点整定温度不稳定，此时温控器无法整定出合适的P、I、D参数，其它加热点将一直保持整定温度不升温。此时可重启稳定器或在显示屏上查找整定温度不稳定的温度点，然后手动设定其P、I、D参数，具体操作请看参数设定说明。例如：设定温度为230℃，整定温度为170℃.
6、故障报警停止升温功能，即当温控器或热流道出现故障时，所有点停止加热，以免烧坏原料和加热器。
7、升温达到设定温度提示，即当温度升至设定温度时温控器将报警提示操作员可以进行生产（显示屏上显示“TEMP-UP….OK”），避免高温状态下长时间没生产而烧坏原料。
YK-Z温控器的主要特点如下：
1、 集成化：温度控制和时间控制集成在一起，体积小，控制点数多，温度最多可达128个控温点，时间控制器最多为12 组。
2、 设计独特，美观适用：彩屏显示器优如小型笔记本电脑，可翻开或盖下，避免碰撞损坏。
3、 使用方便快捷：温度可一次性全部设定也可分段设定，温度单位或感温线型号可一次性全部设定；可存储10套模具热流道参数，方便下次生产使用。
4、 维修方便：温控卡可互相拔插；显示器与温控器及其它控制板之间均为接插件连接，维修方便。当温控箱有故障时无需将整台温控箱寄回厂家，只需寄温控卡或显示器或其它控制板即可。
5、 高智能：测温精准，控温稳定，有同步升温功能，达到设定温度时报警提醒，避免烧坏原料。
6、 当三相四线电源中缺零线或火线或者零线与火线位置接错时设有专用保护装置，将自动保护，不会损坏任何配件。
7、 报警保护功能多，稳定性好，故障率低，使用寿命长。
显示器说明
工作时画面
|
#NO序号 |
NAME温控点序号 |
SET_T 设定温度 |
RUN_T 实际温度 |
OUT输出比例 |
TYPE热电偶型号 |
|
|
|
||||||
|
1 |
#001 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
2 |
#002 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
3 |
#003 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
4 |
#004 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
5 |
#005 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
6 |
#006 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
7 |
#007 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
8 |
#008 |
200 ℃ |
200 ℃ |
0% |
IC（J型） |
|
|
|
|
|
||||
技术参数说明
|
项目 |
参数 |
|
电源电压 |
380VAC |
|
电源频率 |
50—60HZ |
|
工作温度 |
-20—60℃ |
|
存储温度 |
-30—70℃ |
|
保险管规格 |
15A，6×30mm |
|
热电偶 |
J、K型可调 |
|
设温范围 |
0—499℃ |
|
取样速度 |
0.1s |
|
测温精度 |
0.5℃ |
|
控温精度 |
±1℃ |
|
控制模式 |
PID |
|
输出功率 |
0—3.6KW |
|
超高温报警上限 |
30℃ |
|
超底温报警下限 |
30℃ |
按键说明
ESC键：返回键
MENU键:功能键，按此键将弹出输入密码进入菜单画面。
TEXT键：文字输入时须按住此键
CLR键：清除键
ENT键：确认键
上下左右键：可上下左右移动光标。
数字键：可输入数字和字母。
使用说明
一：电源线的安装和特征
|
|
R（火线） |
S（火线） |
T（火线） |
N（零线） |
E（地线） |
|
颜色 |
红色 |
红色 |
红色 |
黑色 |
黄绿双色 |
注意：当电源电压为AC380V时，黑色必须接到零线上，否则无法启动。
当电源电压为200V时，黑色线无须接到零线上。
二：温控参数设定说明：
进入菜单选择画面 按MENU键1次，显示如下
→输入密码000000（初使密码为6个0）→按ENT键1次，显示如下
|
|
CHANNEL EDIT 【#NO】温度设定（单组设定）
TEMP SET(ALL ZONE) 温度设定（全部设定）
TEMP UNIT SELECT 温度单位选择
SENSOR TYPE(ALL ZONE)感温线型号选择（全部设定）
ICON POSITION MOVE
PRE HEATTING TIME SET预热时间设定（一般设定为0-3分钟）
SOL VALVE PROGRAM射胶阀设定（时间控制器设定）
TUNNING PID DATA PID数据（可手动设定P、I、D参数）
ALARM LIST CLEAR
CHANGE TOOL PAGE保存模具名称和参数页面
DOWNLOAD IMAGE【PC】
COPY PAGE
PRE HEATTING TIME SET SOL VAVE PROGRAM ALARM LIST CLEAR
|
1、单段温度设定
进入菜单选择画面，光标移至CHANNEL EDIT→按ENT键1次，显示如下
|
#NO |
SET-T |
NAME |
TYPE |
SADR |
CAL |
S/W |
RUN-T |
|
1 |
200 ℃ |
#001 |
IC（J型） |
1 |
00 |
ON |
200 ℃ |
|
2 |
200 ℃ |
#002 |
IC（J型） |
2 |
00 |
ON |
200 ℃ |
|
3 |
200 ℃ |
#003 |
IC（J型） |
3 |
00 |
ON |
200 ℃ |
|
4 |
200 ℃ |
#004 |
IC（J型） |
4 |
00 |
ON |
200 ℃ |
|
5 |
200 ℃ |
#005 |
IC（J型） |
5 |
00 |
ON |
200 ℃ |
|
6 |
200 ℃ |
#006 |
IC（J型） |
6 |
00 |
ON |
200 ℃ |
|
7 |
200 ℃ |
#007 |
IC（J型） |
7 |
00 |
ON |
200 ℃ |
|
8 |
200 ℃ |
#008 |
IC（J型） |
8 |
00 |
ON |
200 ℃ |
将光标移至“SET-T”栏下方，输入温度参数→按ENT键1次确认→当温度设定完毕后按ESC键2次将返回到加热状态显示画面
2、全段温度设定：
进入菜单选择画面，光标移至TEMP SET→按ENT键1次→进入温度设定画面
方框内输入温度参数→按ENT键1次→按ESC键2次将返回到加热状态显示画面
3、温度单位设定：
进入菜单选择画面，将光标移至TEMP UNIT SELECT→按ENT键1次→进入温度单位设定画面，
按左右键选择℃或℉→按ENT键1次→按ESC键2次将返回到加热状态显示画面
4、感温线（热电偶）型号设定：
进入菜单选择画面，光标移至SENSOR TYPE→按ENT键1次→进入温度设定画面,
按左右键选择J（IC）型或K(CA)型→按ENT键1次→按ESC键2次将返回到加热状态显示画面
5、预热潮湿时间设定
进入菜单选择画面，光标移至PRE-HEATTING→按ENT键1次→进入预热时间设定画面
输入时间参数(一般设定为0-3分钟)→按ENT键1次→按ESC键2次将返回到加热状态显示画面
此功能是为了延长加热的寿命，在热流道系统温度低于105℃时其电流为正常加热的30%。即在设定时间内其温度将升到105℃并保持不变。时间单位是分钟，出厂设定为3分钟，以下为推荐时间参数表：
|
空气湿度 |
设置时间（分钟） |
M m |
推荐设置时间（分钟） |
|
低于50% |
1-3 |
春季 |
1——3 |
|
50——60% |
3——5 |
夏季 |
8——10 |
|
60——80% |
8——10 |
秋季 |
3——5 |
|
超过80% |
10——15 |
冬季 |
1——3 |
|
雨季 |
同上一页 |
雨季·阴天 |
10——15 |
6、温控器PID参数手动调整
YK-Z温控器将自动检测温度控制参数P、I、D值，如果有的温度段出现温度难以控制，一直有偏差，或整定温度不稳定，导致实际温度与设定温度一直相差50℃，此时可手动调整P、I、D值，达到所需的控制效果。调整前先查看同类加热点（同是射咀或同是分流板）的P、I、D值，然后对照调整不稳定点的P、I、D值。步骤如下：
进入菜单选择画面，将光标移至TUNNING PID DATA→按ENT键1次→显示如下
输入正常温度段（点）序号，比如第6点→按ENT键1次，显示如下：
P对应框内的数值就是自镇定的P值，可输入参数设定→按ENT键1次，显示如下：
I对应框内的数值就是I值，可输入参数设定→按ENT键1次，显示如下：
D对应框内的数值就是D值，可输入参数设定，记录完P、I、D值后→按ENT键2次→按上述方法输入不正常温度点的序号，然后更改其P、I、D值，设定完后按ENT键1次→按ESC键退出
以喷嘴为例：先找出温度稳定射咀的PID值，然后再设定不稳定射咀的PID值
以分流板为例：先找出分流板温度稳定点的PID值，然后再设定不稳定点的PID值
7、模具名称和参数存储及复制
1、名称和参数存储
存储模具名称和技术参数，模具名由字母和数字组成
当模具参数设定好且生产正常后，方可存储模具名称和技术参数。进入菜单选择画面，将光标移至CHANGE TOOL PAGE→按ENT键1次，显示如下：
输入序号（即该模具名称想存储在第几位，如果想放在第一位则输入1，第二则输入2，以此类推）→按ENT键1次，显示如下：
输入模具名称（模具名字母输入方法：按住TEXT键不放，然后按字母所在键，字母排在该键第1位则按1次，排在第2位则按2次，以此类推，按好后放开TEXT键，所需字母将显示出来。例：字母C的输入，按住TEXT键不放，然后按8键3次，放开TEXT键，字母C将显示出来。）→按ENT键1次→按ESC键2次将返回到加热状态显示画面
注意：模具名称和储存序号必须对应牢记
2、参数复制
开机后，进入菜单选择画面，将光标移至CHANGE TOOL PAGE→按ENT键1次，显示如下：
输入序号（即该模具名称存储在第几位，如果是第一位则输入1，第二则输入2，以此类推，不能有误）→按EXT键1次显示如下：
NAME（名称）框内将显示模具名称，如果序号和名称是对应的就按ENT键1次，系统将转换为开机状态，自动复制该模具热流道温控器和时间控制器参数。
8、密码取消和更改
1、密码取消
在使用过程中根据需要可取消密码功能，避免每次更改参数时都要输入密码的麻烦。但关掉电源再次开机又会自动出现密码功能。取消密码步骤：
进入菜单选择画面，将光标移至CHANGE SECURITY-CODE→按ENT键显示如下：
按
任意一个键可选择为OFF或ON，选择OFF则取消密码功能，按ENT键确认，退出到正常工作画面，按MENU键可直接进入菜单选择画面
2、密码更改
进入菜单选择画面，将光标移至CHANGE SECURITY-CODE→按ENT键1次显示如下：
再按EXT键1次，显示如下
输入所设密码→按ENT键1次确认，按ESC键2次将返回到加热状态显示画面。切记所更改的密码，如果忘记更改后密码请与本公司联系，将协助解开密码。
3、密码恢复：如果忘记了密码,请按下TEXT按钮并输入HOTSYS,这样该密码将
会被解锁,恢复到初始密码000000.
三、温控段（点）关闭说明
1、关闭正常温控点
进入菜单选择画面，光标移至CHANGE EDIT[#NO],按ENT键1次，显示如下：
|
#NO |
SET-T |
NAME |
TYPE |
SADR |
CAL |
S/W |
RUN-T |
|
1 |
200 ℃ |
#001 |
IC（J型） |
1 |
00 |
ON |
200 ℃ |
|
2 |
200 ℃ |
#002 |
IC（J型） |
2 |
00 |
ON |
200 ℃ |
|
3 |
200 ℃ |
#003 |
IC（J型） |
3 |
00 |
ON |
200 ℃ |
|
4 |
200 ℃ |
#004 |
IC（J型） |
4 |
00 |
ON |
200 ℃ |
|
5 |
200 ℃ |
#005 |
IC（J型） |
5 |
00 |
ON |
200 ℃ |
|
6 |
200 ℃ |
#006 |
IC（J型） |
6 |
00 |
ON |
200 ℃ |
|
7 |
200 ℃ |
#007 |
IC（J型） |
7 |
00 |
ON |
200 ℃ |
|
8 |
200 ℃ |
#008 |
IC（J型） |
8 |
00 |
ON |
200 ℃ |
将光标移至需要关闭或开启点的 “ON”或“OFF”位置。按“1”为开启，显示为“ON”，再按ENT键确认；按“0”为关闭，显示为“OFF”再按ENT键确认。设定好后按ESC键2次返回到加热状态参数表。
2、关闭报警温控点或空闲没使用温控点
温控器为64段（点）以下（含64段），如果有部分温控段（点）不使用，开机后将自动关闭不使用温控点，不会报警。
温控器为65段（点）以上（含65段），如果有部分温控段（点）不使用，则需要手动关闭空闲温控点，否则开机后将报警显示为SENSOR OPEN ERROR #NO（温控段序号），此时需重新启动温控器。当温控器启动显示器显示如下时：
按↓键，光标移至“SETUP MENU”，再按ENT键，显示如下
输入密码，按ENT键，进入菜单选择画面，光标移至CHANGE EDIT[#NO],按ENT键1次，显示如下：
|
#NO |
SET-T |
NAME |
TYPE |
SADR |
CAL |
S/W |
RUN-T |
|
1 |
200 ℃ |
#001 |
IC（J型） |
1 |
00 |
ON |
-- ℃ |
|
2 |
200 ℃ |
#002 |
IC（J型） |
2 |
00 |
ON |
-- ℃ |
|
3 |
200 ℃ |
#003 |
IC（J型） |
3 |
00 |
ON |
-- ℃ |
|
4 |
200 ℃ |
#004 |
IC（J型） |
4 |
00 |
ON |
-- ℃ |
|
5 |
200 ℃ |
#005 |
IC（J型） |
5 |
00 |
ON |
-- ℃ |
|
6 |
200 ℃ |
#006 |
IC（J型） |
6 |
00 |
ON |
-- ℃ |
|
7 |
200 ℃ |
#007 |
IC（J型） |
7 |
00 |
ON |
-- ℃ |
|
8 |
200 ℃ |
#008 |
IC（J型） |
8 |
00 |
ON |
-- ℃ |
将光标移至需要关闭或开启点的 “ON”或“OFF”位置。按“1”为开启，显示为“ON”，再按ENT键确认；按“0”为关闭，显示为“OFF”再按ENT键确认。设定好后按ESC键2次返回到加热状态参数表。
五、时间控制器参数设定说明
进入菜单选择画面，将光标移至SOL VALVE PROGRAM→按ENT键，显示如下
|

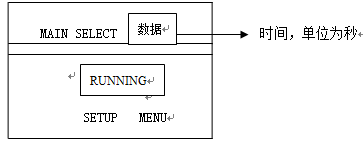

SOL1 |
IN1 0.00SES |
0.00SES |
TEST |
↓ ↓ ↓ ↓ ↓
第一组 半自动控制 延迟开启时间 开启时间 手动控制
输入时间参数→按ENT键确认
时间控制有全自动控制、半自动控制、手动控制
全自动控制：设定好各段时间后，退出该画面，即为全自动状态
半自动控制：设定好各段时间后，光标移致“IN1”，按数字“1”，所有点将按所设定的时间工作，按“0”则停止工作。
手动控制：单点手动控制，光标移致该点的“TEST”，按“1”开启，按“0”关闭，
所有点手动控制，光标移致任意点的“TEST”，按“4”开启，按“0”关闭
八：故障现象及解决方法
（一）开机故障现象及原因
1、开机后指示灯不亮，显示器不启动：缺零线或火线（相线）或启动控制板坏。
解决方法：检查总电源是否缺零线或火线，如果电源正常则拆开机箱后盖查看机箱电源开关是否缺相，如果开关正常则查看5伏电源板L,N接线端子是否有220伏电源输入和-V，+V接线端子是否有5伏电输出，如果有220伏电源输入而无5伏电输出说明电源板损坏（查看电源板保险丝或寄给本公司维修）；如果无220伏电源输入说明启动控制板损坏，拆开装有蜂鸣器和指示灯的盖板，即看见启动控制板，查看保险丝，规格2A，如果保险丝没坏，则说明控制板电子元件损坏，请拆下控制板寄给本公司维修。
2、开机后红色指示灯亮起，显示器不启动：启动控制板损坏或显示器驱动板损坏。
解决方法：拆开装有蜂鸣器和指示灯的盖板，即看见启动控制板，查看保险丝，规格2A，如果保险丝没坏，则更换一块使用正常的控制板，开机如果正常说明所拆下的控制板已损坏，请寄给本公司维修；如果开机依然红色指示灯亮起，请将启动控制板和显示器驱动板一起寄给本公司维修。
3、开机后绿色指示灯起，但显示器不启动：显示器损坏或接触不良。
解决方法：拆下显示器寄给本公司维修。
4、机箱电源总开关打上跳掉：电源火线与零线位置接错或开关损坏。
解决方法：检查电源是否接错和开关是否损坏。
5、温度不稳定，时刻在自整定PID值，有时温度显示为“000”，有时是实际温度：
按说明书中的第“四”条手动设定PID值
6 温度不能升到设定温度，一直相差50℃：
本温控器具有同步升温功能，即当温度升至低于设定温度50℃时，将进行一次自整定，自动算出各自的P、I、D值。检测所有温控点是否可将温度稳定控制在低于设定温度50℃的温度值，此温度值称为整定温度值。射咀快，分流板慢，射咀达到后将等待分流板升温，当都达到且都能稳定控制在整定值后3-5分钟，开始升温至设定温度；正常情况下在此时间内每个温控点都将自动算出各自的P、I、D值，都能稳定控制在此温度值。如果有1个或多个温控点的温度不能稳定控制在整定温度值（过高或过低或上下不停浮动），而且它的P、I、D值都为零，则温控器自诊为有故障，不能正常生产，为了避免烧坏原料，其它温控点的温度将一直保持在整定温度值。
原因及解决方案
①、如果某个温控点在自整定时温度高于整定温度值不下降，出现这种现象的原因有二：一是用二台温控箱控制一套模具所致；二是注塑机料筒射咀温度高而传给热流道所致。此时可将该温控点的设定温度上调，上调值≥超出整定温度值，等升温且稳定后再将温度设定值下调至生产需要的设定值。例如：设定温度为220℃，整定温度值应该是170℃，某个温控点自整定时温度始终保持在182℃，比整定温度高12℃，导致其它温控点的温度一直保持在170℃，不能升至220℃，此时将该温控点的设定温度上调≥12℃（即≥232℃），等升温且稳定后再将设定温度下调至220℃。
②如果某个温控点在自整定时温度低于整定温度值或上下浮动不稳定，则按说明书中的第“四”条手动设定PID值
（二）报警时显示器显示三行英文内容如下：
第一行显示：SYSTE ERROR FOUND（发现系统出错）
第二行显示：显示报警内容
POWER HEATER TRIAC ERR#1：第一段电源缺相或连接线接触不良或加热器损坏或可控硅损坏
FUSE OPEN ERROR #1 ：第一段保险丝断开
SENSOR OPEN ERROR #1 ：第一段感温线断开
SENSOR REVERSE #1： 第一段感温线接反（开始加热时温度往下降）
OVER TEMP [SET+30℃] #1 ：第一段温度超过30℃
CONTROLLER COM. ERROR #1: 第一段温度系统故障。将该段温控表与其它温控表对换后如果报警显示还是第一段温控点，则说明温控表没坏，是连接线路接触不良或热流道漏电。如果对换后报警显示是其它温控段，但还是那块温控表控制，说明那块温控表有故障。
注意：“#1”表示第一段（点），“#2”表示第二段（点），以此类推。
第三行显示：MENU KER:SETUP CHANGE
